采用进口油封、轴承,轴封处跳动量≤0.02mm, 防止漏油。泵体设计含溢流阀,具备自动防止过载功能。泵转子支承采用可靠的消隙结构、高精度斜齿轮,可在高压差下长期运行。多款电机可供选择:防爆、变频、防爆变频、磁力电机、水冷。

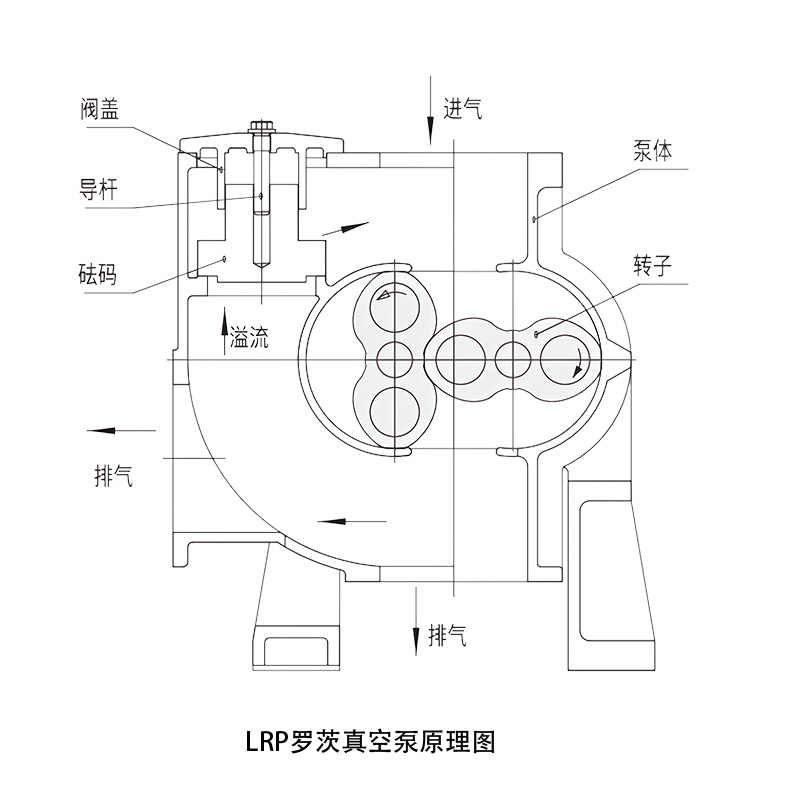

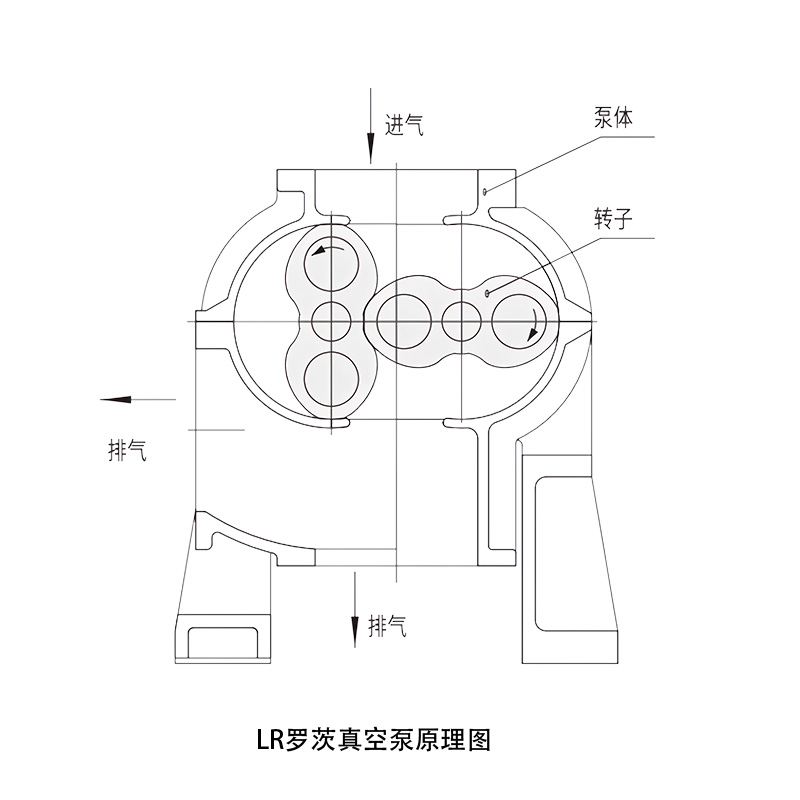

罗茨真空泵是在泵腔内装有一对同步反向高速旋转的8字型转子,工作时两个转子在泵腔内产生吸气和排气作用。本型泵不能单独排气必须与前级泵(如滑阀泵、水环泵、油环泵等)串联使用。
本型泵分为普通的ZJ型和带溢流阀的ZJP型两种。本型泵广泛适用于真空镀膜、化工、食品、医药、冶炼、电机制造等行业。特别是当它的前级采用双级水环泵时,能抽除含有大量水蒸汽的气体,因此它非常适用于蒸馏蒸发、冷冻干燥等生产过程。
运转平稳,振动小,噪声低;
功率消耗低,节能效果好;
起动快,能在短时间内达到极限真空;
泵腔内不需要用油润滑,排除了油蒸汽对真空系统的污染,对微小灰尘不敏感;
ZJP型泵带有溢流阀,具有自动防过载的功能。
适用环境:腐蚀性环境、高水蒸气环境、高粉尘环境、易燃易爆环境、高真空度环境等恶劣的工况;
罗茨泵不可单独使用,只有串联前级泵方可使用。 (建议选用利德LSV系列单级旋片油泵、LDV系列双级旋片油泵、LG系列无油螺杆泵作为前级泵)
电机可选配:防爆,变频,变频防爆,水冷,磁力传动
罗茨真空泵适合抽除各种气体,适用于真空钎焊、真空烧结、真空退火、真空镀膜、真空冶炼、真空浸渍、真空干燥、真空蒸馏、真空输送、真空吸附、真空包装、真空浇铸等工艺,广泛应用于航空航天、电子、冶金、医药、化工、半导体、镀膜、食品包装、冷冻干燥、铸造等行业。
型号 | 极限压力 | 抽气速率(L/s) | 出气口径(mm) | 排出口径 (mm) | 最大允许压差 | 溢流阀压差 | 配用功率 (kW) | 质量 (kg) | |||
Pa | Torr | Pa | Torr | Pa | Torr | ||||||
LRP-70 | 0.75 | 5.6x103 | 70 | 80 | 80 | 5300 | 40 | 1.1 | 110 | ||
LRP-150A(S)/CL | 0.75 | 5.6x103 | 150 | 100 | 100 | — | 5300 | 40 | 2.2 | 190 | |
LRP-300A(S)/CL | 0.75 | 5.6x103 | 300 | 150 | 150 | 4300 | 32 | 4 | 265 | ||
LRP-600G(S)/CL | 0.75 | 5.6x103 | 600 | 200 | 200 | — | 4300 | 32 | 7.5 | 570 | |
LRP-1200G(S)/CL | 0.75 | 5.6x103 | 1200 | 250 | 200 | — | 2700 | 20 | 11 | 770 | |
LRP-2500G(S)/CL | 0.75 | 5.6x103 | 2500 | 320 | 320 | — | 2700 | 20 | 22 | 1350 | |
LR-150A(S)/CL | 0.75 | 5.6x103 | 150 | 100 | 100 | 8000 | 60 | 2.2 | 180 | ||
LR-300A(S)/CL | 0.75 | 5.6x103 | 300 | 150 | 150 | 8000 | 60 | 4 | 250 | ||
LR-600G(S)/CL | 0.75 | 5.6x103 | 600 | 200 | 200 | 5000 | 37.5 | — | 7.5 | 550 | |
LR-1200G(S)/CL | 0.75 | 5.6x103 | 1200 | 250 | 200 | 5000 | 37.5 | 11 | 730 | ||
LR-5000A(S)/CL | 0.8 | 5.6x103 | 5000 | 400 | 400 | 3000 | 22.5 | 30 | 1800 |
注:S—水冷电机 CL—磁力传动
