出厂1Pa,极限真空度高
工作室内无润滑油,可获得清洁的真空。
免维护,保养简单,人工成本降低
干式运行,解决油泵冒烟、漏油等问题。
适用环境:腐蚀性环境、高水蒸气环境、高粉尘环境、易燃易爆环境、高真空度环境等,无油螺杆非常适合

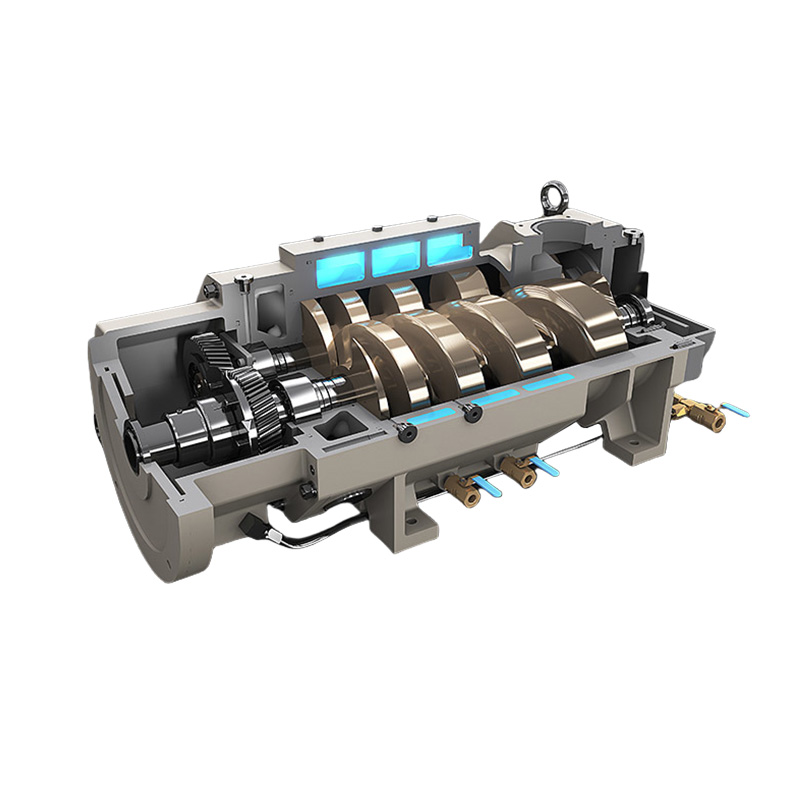

干式螺杆真空泵的泵腔内装有一对同步反向啮合旋转的多级螺旋转子,将泵腔分隔成几段不相连的空腔。正常工作时,随着两个转子的啮合转动,生成吸气腔并且体积不断增大吸入气体,当体积达到最大时,吸气腔转为中间腔;中间腔向右运动将气体从进气端向排气端运送,当中间腔与排气口通道相连时,中间腔转为排气腔,排气腔体积减少排出气体,当气体全部排出后,下一个中间腔开始与排气通道相连。如此循环往复从而形成持续的抽气效果。
工作腔内无润滑油存在,可获得清洁真空
免维护,保养简单,人工成本降低
干式运行,解决油泵冒烟、漏油等问题,安全环保。
适用环境:腐蚀性环境、高水蒸气环境、高粉尘环境、易燃易爆环境、高真空度环境等恶劣的工况;
泵可单独使用,或者与罗茨泵、分子泵等组合成无油真空机组,作为机组的前级泵使用。
电机可选配:防爆,变频,变频防爆
水冷消音器(选配)
干式螺杆真空泵适合抽除各种气体,适用于真空钎焊、真空烧结、真空退火、真空镀膜、真空冶炼、真空浸渍、真空干燥、真空蒸馏、真空输送、真空吸附、真空包装、真空浇铸等工艺,广泛应用于航空航天、电子、冶金、医药、化工、半导体、镀膜、食品包装、冷冻干燥、铸造等行业。
型号 | 极限压力 (50/60Hz) | 抽速(L/s) | 进气口径(mm) | 出气口径(mm) | 配用功(kW)(50/60Hz) | 冷却水量(L/min) | 质量(kg) | |
Pa | m³/Hr | L/S | ||||||
LGB70 | 1/2 | 250/300 | 70/84 | 65 | 40 | 7.5/7.5 | 2.5 | 295 |
LGB110 | 400/480 | 110/132 | 80 | 40 | 7.5/7.5 | 2.6 | 350 | |
LGB160 | 576/690 | 160/192 | 100 | 65 | 15/15 | 2.8 | 480 | |
LGB220 | 792/950 | 220/264 | 150 | 65 | 18.5/22 | 3 | 520 | |
LGB220A | 792/950 | 220/264 | 150 | 80*80 | 18.5/22 | 3 | 800 | |
LGB330 | 1188/1425 | 330/396 | 150 | 65 | 30/30 | 4 | 680 | |
LGB450 | 1620/1944 | 450/540 | 200 | 80 | 45/45 | 6 | 950 | |
LGB280 | 100/70 | 1008/1210 | 280/336 | 150 | 65 | 22/22 | 3.2 | 520 |
LGB300 | 1188/1425 | 330/396 | 150 | 65 | 30/30 | 4 | 680 | |
LGB400 | 1620/1944 | 450/540 | 200 | 80 | 45/45 | 6 | 950 |
注意:
(1) 以上列出的油量仅供参考,通常为氟化物和矿物质油。设备出厂时配有泵油和润滑脂油。
(2)上述冷却水量是基于环境温度30℃,冷却水进水温度20℃的用量,使用循环水会有所不同,水压0.15~0.2MPa。
(3) LGB螺杆真空泵是变导程的螺杆真空泵系列。
(4) 表上所示进、排气通径为单泵通径,非单泵设备的进、排气通径详见设备外形图。
(5) LGB变螺距螺杆真空泵建议变频启动,LGB330必须变频启动。
