Rotary vane vacuum pump
旋片真空泵

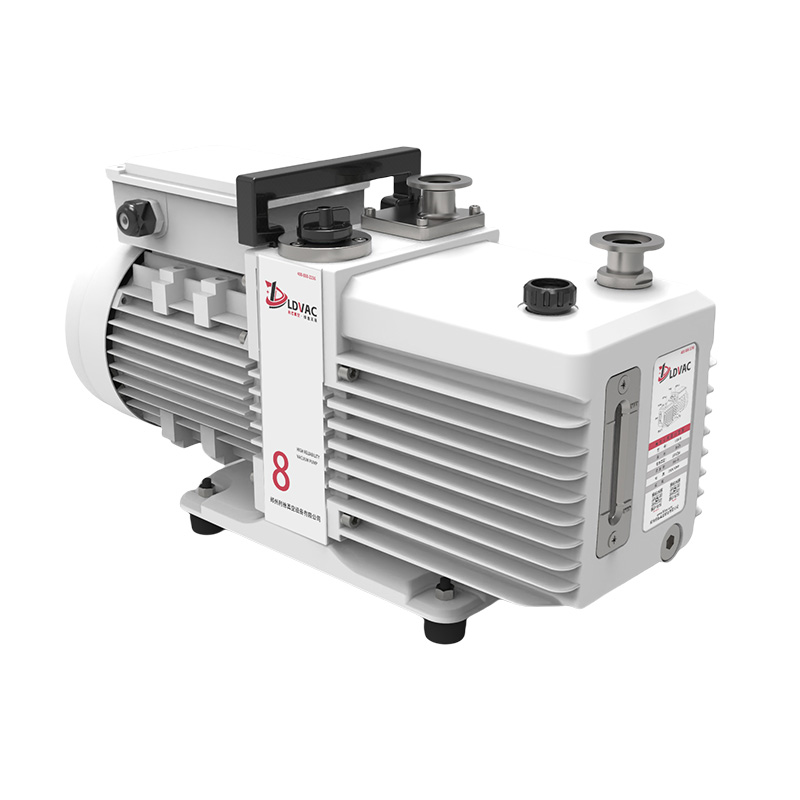

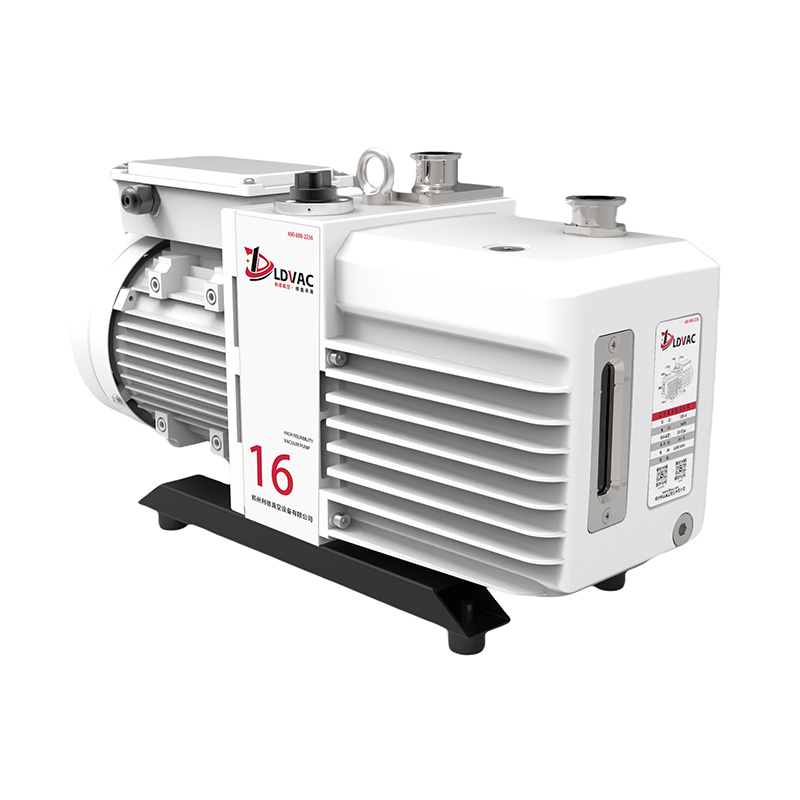

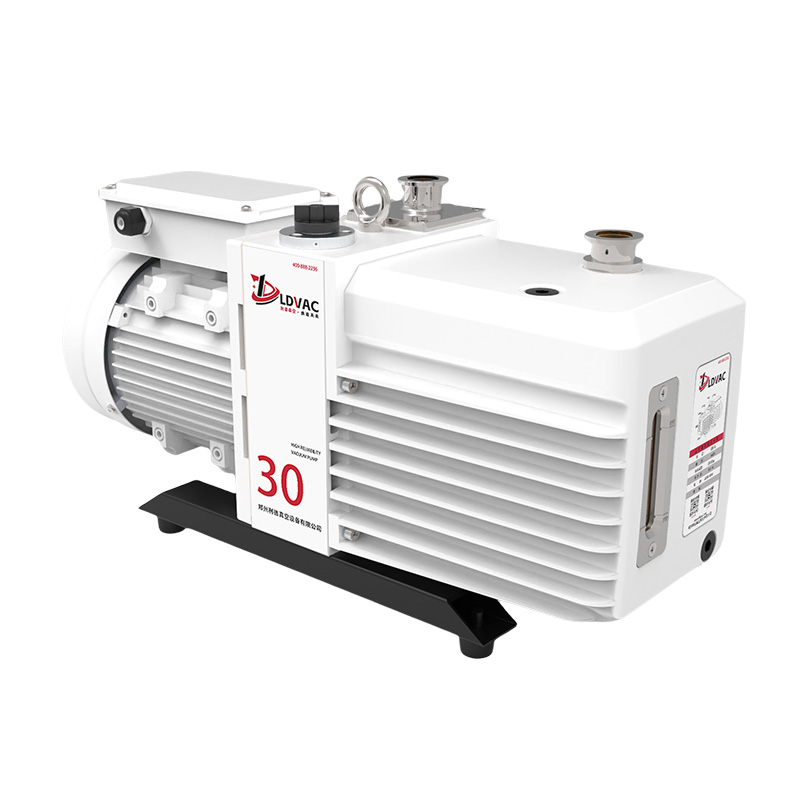

双级旋片真空泵
双重防返油结构利德独特设计，自动防返油阀有效避免和解决突发情况下返油问题,让您的设备不会因为返油被污染。
强制润滑，内置齿轮泵及恒压供油机构强制供油，高吸气压强下也能稳定可靠运行。
多档气镇设计，满足客户的真空度要求和水蒸气的处理能力。
5X10-2Pa
高极限真空
≤52dB
低噪音、更安静
7X24小时
持续工作
≤40℃
泵体温升
自动防返油阀
双重防返油结构，自动防返油阀，更可靠地保护您的真空系统在停机后免受油的污染
可调节气镇
多档气镇设计，满足客户的真空度要求和水蒸气的处理能力
整体式缸体结构
整体式缸体结构，具有更高的精度，经验证的旋片技术，使性能更加稳定
齿轮泵强制润滑
内置齿轮泵及恒压供油机构强制供油，高吸气压强下也能稳定可靠运行
配件与备件
1.油雾过滤器: 回收油雾，且能让泵更加低噪(选配 )
2.真空泵油:随泵配送一次用量(需要定期更换)
3.卡箍与接口：标配KF25或KF40（特定接头请提前告知业务人员）
4.产品使用说明书一份（使用前请仔细阅读）
环境应用与选择
耐腐蚀LDV-C系列:当您的使用环境具有轻度腐蚀气体，如酸性、强氧化性及水蒸气等环境，可选择LDV-C系列真空泵，此泵我们采用了不锈钢弹簧、氟橡胶密封圈、耐腐蚀泵体等，从而确保我们的产品在该环境下能够稳定可靠的运行。( 强腐蚀环境建议选择利德干式无油螺杆真空泵)
防爆系列：应用于易燃易爆环境，可选配防爆性能的真空泵配件与机体，满足防爆环境下真空需求。
应用领域
分析(光谱仪、质谱法、电子显微等领域)
涂层技术(表面防护、装饰层、显示器、屏幕等领域)
医疗/制药技术(等离子体灭菌、冷冻干燥)
真空冶金(真空钎焊、真空烧结、真空合金化、熔炉制造)
泄漏检测技术(真空设备、汽车油箱、安全气囊盒、包装)
科研设备( 基本粒子物理学、聚变研究、激光应用)
照明行业(灯具制造)
前级泵使用(作为罗茨泵、分子泵、真空系统维持使用)
技术参数
| 项目 | 单位 | LDV-4 | LDV-8 | LDV-16 | LDV-24 | LDV-30 | LDV-48 | LDV-65 | LDV-90 | |
| 抽速 | 50Hz | m3/h | 4 | 8 | 16 | 24 | 30 | 48 | 65 | 90 |
| 60Hz | 4.8 | 9.6 | 19.2 | 28.8 | 36 | 57.6 | 78 | 108 | ||
| 关气镇极--限分压力 | pa | 4x10-2 | 4x10-2 | 4x10-2 | 4x10-2 | 4x10-2 | 4x10-2 | 4x10-2 | 4x10-2 | |
| 关气镇极--限全压力 | pa | 4x10-1 | 4x10-1 | 4x10-1 | 4x10-1 | 4x10-1 | 4x10-1 | 4x10-1 | 4x10-1 | |
| 开气镇极--限全压力 | pa | 10 | 10 | 8 | 8 | 3 | 3 | 3 | 3 | |
| 电机转速 | 50Hz | r/min | 1440 | |||||||
| 60Hz | 1720 | |||||||||
| 电机功率单相/三相 | kW | 0.4/0.37 | 0.4/0.37 | 0.75/0.55 | 1.1 | 1.1 | 1.5 | 2.2 | 3 | |
| 防护等级 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | ||
| 进气排气接口 | KF16/25 | KF16/25 | KF25 | KF25/40 | KF25/40 | KF40 | KF40 | KF40 | ||
| 油量 | L | 0.6-1.0 | 0.6-1.0 | 0.9-1.5 | 1.3-2.0 | 1.3-2.0 | 3.3-4.5 | 3.3-4.5 | 3.3-4.5 | |
| 工作环境温度 | ℃ | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | 10-40 | |
| 噪音 | dB | ≤53 | ≤53 | ≤58 | ≤58 | ≤58 | ≤62 | ≤62 | ≤65 | |
| 重量 | kg | 19 | 21 | 30 | 35 | 43 | 62 | 65 | 68 | |
| 尺寸（L*W*H) | mm | 440x144x217 | 440x144x217 | 530x188x272 | 567x188x272 | 567x188x272 | 730x234x358 | 730x234x358 | 730x234x358 | |
